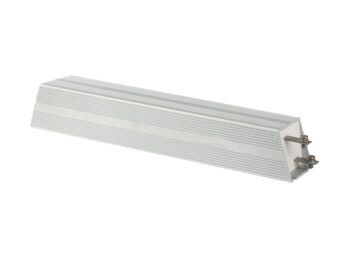

白色铝壳大功率电阻
发布日期:2016-03-23 10:58浏览:1881

 本品为RXLG系列电阻器其耐气候性,耐振动,安全性,优于传统瓷骨架电阻器。广泛应用于电源,变频器,伺服系统等高要求的电气回路中,并能够用于恶劣的工控环境。易紧密安装,易附加散热器。外型美观,是电力电子理想的配套产品。

●特点 Features:
1.金属铝壳包封,散热性能好、适合散热板安装,可长期在恶劣环境下使用。
2.体积小、功率负荷大。
3.绝缘性高,采用阻燃无机材料一体化封装,抗振性好。
4.多种接线方式,便于安装。
5.广泛用于变频器电梯、舞台音响及高端设备行业。
6.精度范围:±1%、±2%、±5%、±10%

●额定功率递减图 Rated Power Derating Curve:

●性能测试Performance Test:

测试项目TestItem

测试条件Test Condiion

性能Performance

温度系数

在常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率

±350PPM/℃

短时间过负荷

将10倍的额定功率的电压或者最高负荷电压(取较小者)约5秒钟

△R≤±(2%R+0.05Ω)

耐焊接热

在350±10℃锡炉中浸入2-3秒

△R≤±(1%R+0.05Ω)

可焊性

在245±10℃锡炉中浸入2-3秒

焊锡面积覆盖率95%以上

温度循环

在-55℃时放置30分钟,然后在+25℃时放置10-15分钟,然后再在+125℃时放置10-15分钟,然后再在+25℃是放置10-15分钟,共循环5次

△R≤±(1%R+0.05Ω)

耐湿负荷寿命

在温度为40±2℃,相对湿度为90-95%的恒温恒湿箱中,施加额定电压或者最高工作电压(取较小者)共1000小时(通1.5小时,端0.5小时)

△R≤±(5%R+0.05Ω)

耐温负荷寿命

在70±2℃恒温恒湿箱中,施加额定电压或者最高工作电压(取较小者)共1000小时(通1.5小时,端0.5小时)

△R≤±(5%R+0.05Ω)

难燃性

分别5、10、16倍额定功率加交流负荷5分钟

不可有明显火焰

●型号规格PartNO.Regulation

RXLGJOT520100R0
产品名称ProductName精度TOL特殊码
Special
Code
成型Forming阻值Ohm
铝壳电阻器F=±1%
G=±2%J=±5%
k=±10%
B001=B0R100=0.1R
0R220=0.22R
10R00=10R10K00=10KR
